Наша инструкция для всех типов термостатов Smart Aura серии SA-TE100, они отличаются только схемой подключения. Терморегулятор SA-TE100 универсальный, можно использовать для теплых полов электрических и водяных, а так же для котлов отопления. Ниже представлены варианты подключения. Рассмотрим каждый тип подключения отдельно.
ВНИМАНИЕ! Перед началом работ обязательно отключите питание сети 220В! Для выявления фазы используйте соответствующее оборудование, например индикаторную отвертку.
Для электрического теплого пола
 |
- Терморегулятор подключается к сети 220В на контакты 3 (N - ноль) и 4 (L - фаза). - К контактам 1 и 2 подключается нагревательный элемент. - К контакту NTC подключается внешний датчик температуры (идет в комплекте). Так же имеется встроенный датчик температуры воздуха непосредственно в корпусе терморегулятора. |
Для водяного теплого пола
 |
- Терморегулятор подключается к сети 220В на контакты 3 (N - ноль) и 4 (L - фаза). - К контактам 1 и 3 подключается сервопривод 220В (NС - нормально закрытый) - К контакту NTC подключается внешний датчик температуры (идет в комплекте). Так же имеется встроенный датчик температуры воздуха непосредственно в корпусе терморегулятора. |
Для котла отопления
 |
- Терморегулятор подключается к сети 220В на контакты 3 (N - ноль) и 4 (L - фаза). - Подключение к котлу осуществляется через "сухой контакт" (dry contact). За частую на котле эти контакты помечены как "термостат". - К контакту NTC подключается внешний датчик температуры (идет в комплекте). Так же имеется встроенный датчик температуры воздуха непосредственно в корпусе терморегулятора. |

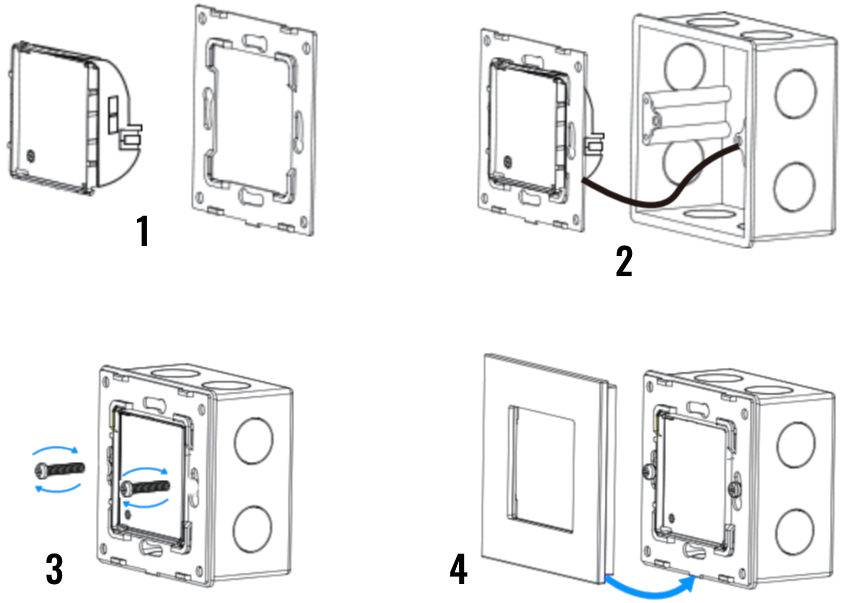

Монтаж
 |
1. Вставьте модуль терморегулятора в металлическую пластину (пластина входит в комплект с декоративной рамкой, приобретаемой отдельно). 2. Подключите терморегулятор в соответствии с маркировкой на корпусе и выбранной схемой подключения. 3. Закрепите все с помощью винтов. 4. Установите декоративную рамку. |
Внутреннее меню настроек
Для входа во внутреннее меню настроек терморегулятора в выключенном состоянии нажмите и удерживайте кнопку включения более 5 секунд. После появления меню, переключать коды настроек нужно кнопкой в виде шестеренки. Ниже представлена таблица кодов.
Расшифровка кодов ошибок
Настройка в приложении
Все умные Wi-Fi устройства Smart Aura и в том числе термостаты подключаются по Wi-Fi 2.4 ГГц. Подключить и добавить умный термостат можно через несколько приложений:
Smart Life, Tuya Smart, DIGMA SmartLife
Найдите его в магазине приложений своего смартфона. Если у вас нет зарегистрированного аккаунта, зарегистрируйтесь в приложении используя e-mail. Все приложения интуитивно понятны, вы с легкостью сможете добавлять умные устройства всего дома.
Переведите терморегулятор в режим поиска сети. Для этого, когда устройство включено, удерживайте кнопку включения питания в течение 5–7 секунд, пока индикатор Wi-Fi не начнет мигать. Затем включите Bluetooth на смартфоне и подключитесь к сети WiFi с частотой 2,4 ГГц. Откройте приложение и нажмите на символ «+» в правом верхнем углу, чтобы добавить новое устройство. Выберите нужный терморегулятор, введите название вашей Wi-Fi сети и пароль, затем следуйте инструкциям приложения.
(как показано на рисунке ниже).
Если устройство не появилось автоматически, выберите его из списка "Термостат" в разделе "Мелкая бытовая техника" (как показано на рисунке ниже).
Далее следуйте подсказкам в приложении, согласитесь с тем что индикатор мигает (как показано на рисунке ниже).
Далее введите название и пароль вашей WiFi сети, нажмите "Далее" (как показано на рисунке ниже). После подключения дайте название устройству и отнесите его к комнате (если вам это требуется).
Для интеграции с голосовым помощником, перейдите в специальное приложение и найдите пункт: добавить -> устройство умного дома. Выберете и синхронизируйте аккаунт Smart Life, Tuya Smart или DIGMA SmartLife. После синхронизации все добавленные устройства появятся в приложении голосового помощника.
