Греющий кабель теплой стены можно укладывать под стяжку, керамогранит, плитку, стеновые панели. Подключение к сети осуществляется ТОЛЬКО через терморегулятор.
Составить чертеж
Составьте чертеж обогреваемой поверхности, исходя из площади, с указанием расположения терморегулятора и датчика температуры (в месте расположения терморегулятора будет подключение теплой стены к электрической сети), укажите места соединений кабеля теплой стены и питающего провода. Так же отметьте для себя места крепления ключков для полотенца.
Установка датчика температуры
Установка датчика температуры под плитку, стяжку:
Шаг 1. Подготовить в стене место для установки терморегулятора. Проштробить в стене канавки для прокладки гофрированной трубки.
Шаг 2. Подготовка поверхности. Очищаем поверхность от мусора и пыли.
Шаг 3. Разместите датчик в гофрированной трубке. Конец трубки с датчиком температуры загерметизируйте, чтобы в нее не попал раствор. Разместите гофрированную трубку с датчиком в штробе таким образом, чтобы начало трубки подходило к терморегулятору, а конец трубки с датчиком температуры находился между витков греющего кабеля.
Шаг 4. Зафиксируйте трубку в штробе на стене плиточным клеем или раствором.
Укладка греющего кабеля

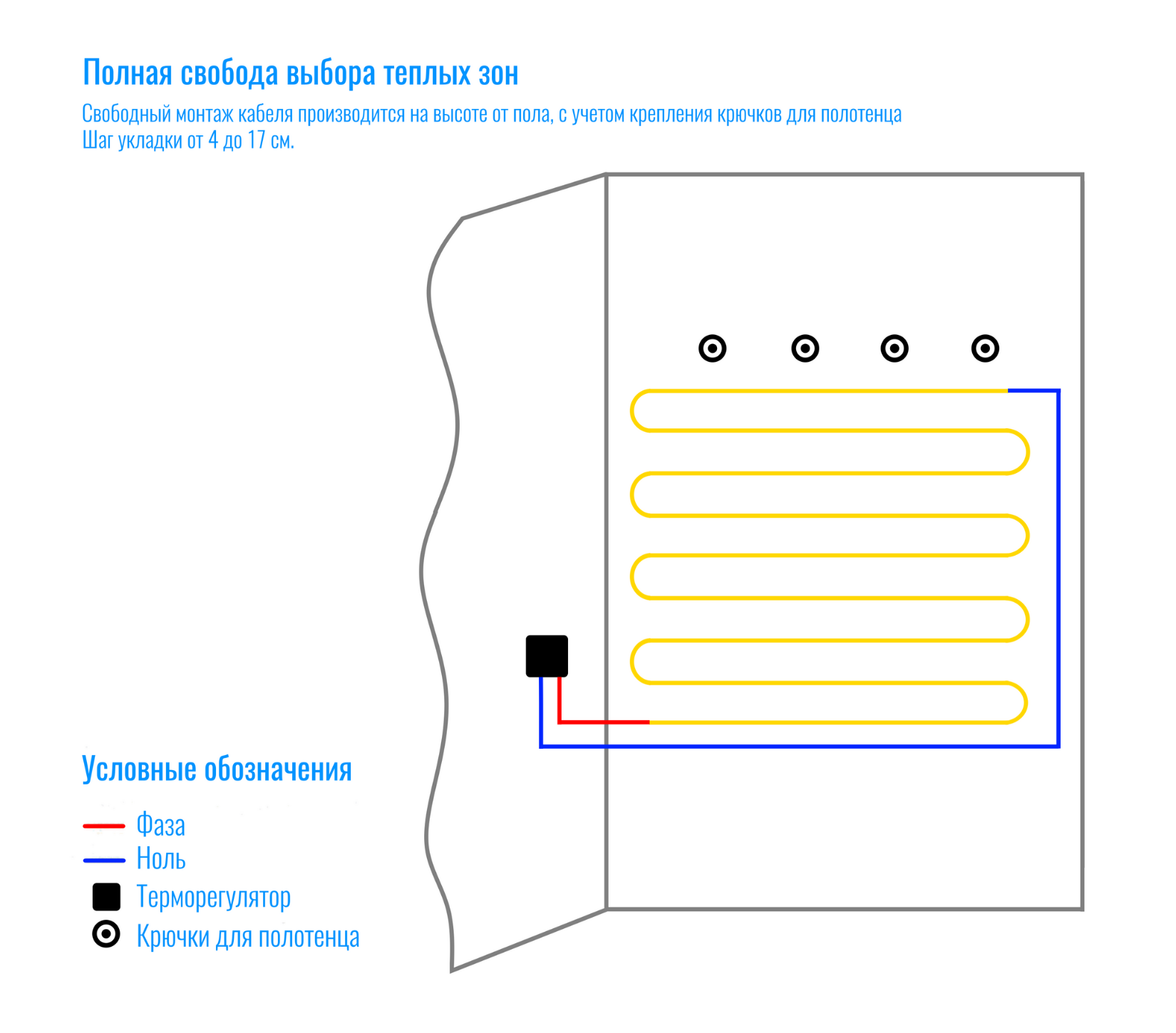

Уложите и зафиксируйте греющий кабель. Это можно сделать с помощью специальной металлической ленты с высокой адгезией или зафиксировать провод на поворотах, с помощью цементной смеси. При необходимости, подложите под кабель теплой стены фольгированную теплоотражающую подложку толщиной от 5 мм. Шаг укладки кабеля от 4 до 17 см. Примеры укладки кабеля на рисунке ниже.
Монтаж соединений
После раскладки теплой стены необходимо правильно выполнить все соединения. Соединение нескольких греющих кабелей делаются с помощью параллельного соединения токоведущих проводов (для этих целей отлично подойдет одножильный провод ПуГВ). Пример соединения на рисунке ниже.
Для соединения можно использовать гильзы с термоусадкой из комплекта. Так же допускается соединение скруткой или пайкой, после чего обязательно заизолировать места соединения термоусадочной трубкой. Можно дополнительно загерметизировать силиконом или герметиком. Закрываем соединение термоусаживаемой трубкой и нагреваем феном до плотного облегания трубки на соединении.
Подключение к терморегулятору
Греющий кабель подключается к сети только через терморегулятор. Установите терморегулятор (при отключенном сетевом напряжении) согласно предлагающейся к нему инструкции. Проверьте электрические соединения: подключение к терморегулятору установочных проводов, датчика, проводов питания согласно инструкции. Терморегулятор должен быть настроен на работу по датчику в гофре.
Завершение работ
После подключения к терморегулятору, подключите теплую стену к сети 220В и проверьте каждую секцию на нагрев. Убедитесь в работоспособности, приступив к дальнейшим работам. Работы выполняйте аккуратно, не повреждая соединения проводов.
После этого можно штукатурить, укладывать плитку (при необходимости) или устанавливать стеновые панели. После оштукатуривания или укладки плитки не рекомендуется включать систему в течении 28 суток. После высыхания работоспособность системы проверяются снова.
