Инструкция по монтажу тёплой стены (полотенцесушителя встраиваемого) Smart Aura SA-WE136C

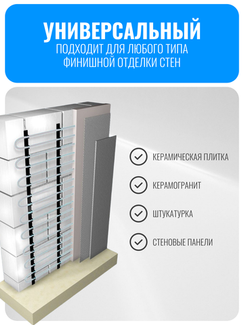

Греющий кабель теплой стены можно укладывать под стяжку, керамогранит, плитку, стеновые панели. Подключение к сети осуществляется ТОЛЬКО через терморегулятор.

Составить чертеж

Составьте чертеж обогреваемой поверхности, исходя из площади, с указанием расположения терморегулятора и датчика температуры (в месте расположения терморегулятора будет подключение теплой стены к электрической сети), укажите места соединений кабеля теплой стены и питающего провода. Так же отметьте для себя места крепления ключков для полотенца.

Установка датчика температуры

Установка датчика температуры под плитку, стяжку:

Шаг 1. Подготовить в стене место для установки терморегулятора. Проштробить в стене канавки для прокладки гофрированной трубки.

Шаг 2. Подготовка поверхности. Очищаем поверхность от мусора и пыли.

Шаг 3. Разместите датчик в гофрированной трубке. Конец трубки с датчиком температуры загерметизируйте, чтобы в нее не попал раствор. Разместите гофрированную трубку с датчиком в штробе таким образом, чтобы начало трубки подходило к терморегулятору, а конец трубки с датчиком температуры находился между витков греющего кабеля.

Шаг 4. Зафиксируйте трубку в штробе на стене плиточным клеем или раствором.

Укладка греющего кабеля

Уложите и зафиксируйте греющий кабель. Это можно сделать с помощью специальной металлической ленты с высокой адгезией или зафиксировать провод на поворотах, с помощью цементной смеси. При необходимости, подложите под кабель теплой стены фольгированную теплоотражающую подложку толщиной от 5 мм. Шаг укладки кабеля от 4 до 17 см. Примеры укладки кабеля на рисунке ниже.

Монтаж соединений

После раскладки теплой стены необходимо правильно выполнить все соединения. Соединение нескольких греющих кабелей делаются с помощью параллельного соединения токоведущих проводов (для этих целей отлично подойдет одножильный провод ПуГВ). Пример соединения на рисунке ниже.

Для соединения можно использовать гильзы с термоусадкой из комплекта. Так же допускается соединение скруткой или пайкой, после чего обязательно заизолировать места соединения термоусадочной трубкой. Можно дополнительно загерметизировать силиконом или герметиком. Закрываем соединение термоусаживаемой трубкой и нагреваем феном до плотного облегания трубки на соединении.

Подключение к терморегулятору

Греющий кабель подключается к сети только через терморегулятор. Установите терморегулятор (при отключенном сетевом напряжении) согласно предлагающейся к нему инструкции. Проверьте электрические соединения: подключение к терморегулятору установочных проводов, датчика, проводов питания согласно инструкции. Терморегулятор должен быть настроен на работу по датчику в гофре.

Завершение работ

После подключения к терморегулятору, подключите теплую стену к сети 220В и проверьте каждую секцию на нагрев. Убедитесь в работоспособности, приступив к дальнейшим работам. Работы выполняйте аккуратно, не повреждая соединения проводов.

После этого можно штукатурить, укладывать плитку (при необходимости) или устанавливать стеновые панели. После оштукатуривания или укладки плитки не рекомендуется включать систему в течении 28 суток. После высыхания работоспособность системы проверяются снова.
