Инструкция по подключению выключателей оптического и с датчиком движения Smart Aura SA-AKS-OS1/SA-AKS-MS1

Инструкция по подключению выключателей оптического и с датчиком движения Smart Aura SA-AKS-OS1/SA-AKS-MS1

Специальные миниатюрные выключатели Smart Aura SA-AKS-OS1 и SA-AKS-MS1 разработаны для управления светодиодными лентами с напряжением 12/24 В. Модель SA-AKS-OS1 активируется при взмахе рукой, в то время как модель SA-AKS-MS1 срабатывает на основе сигнала от датчика движения. Для подключения обеих моделей требуется пайка проводов.

ВНИМАНИЕ! Перед началом работ обязательно отключите питание!

Подключение

Провода питания с напряжением 12/24 В, обозначенные как +/- идущие от блока питания, припаяйте к соответствующим контактам +/- на плате выключателя, со стороны, помеченной как IN или INPUT. Провода светодиодной ленты припаяйте к противоположной стороне платы, которая обозначена как OUT или OUTPUT.

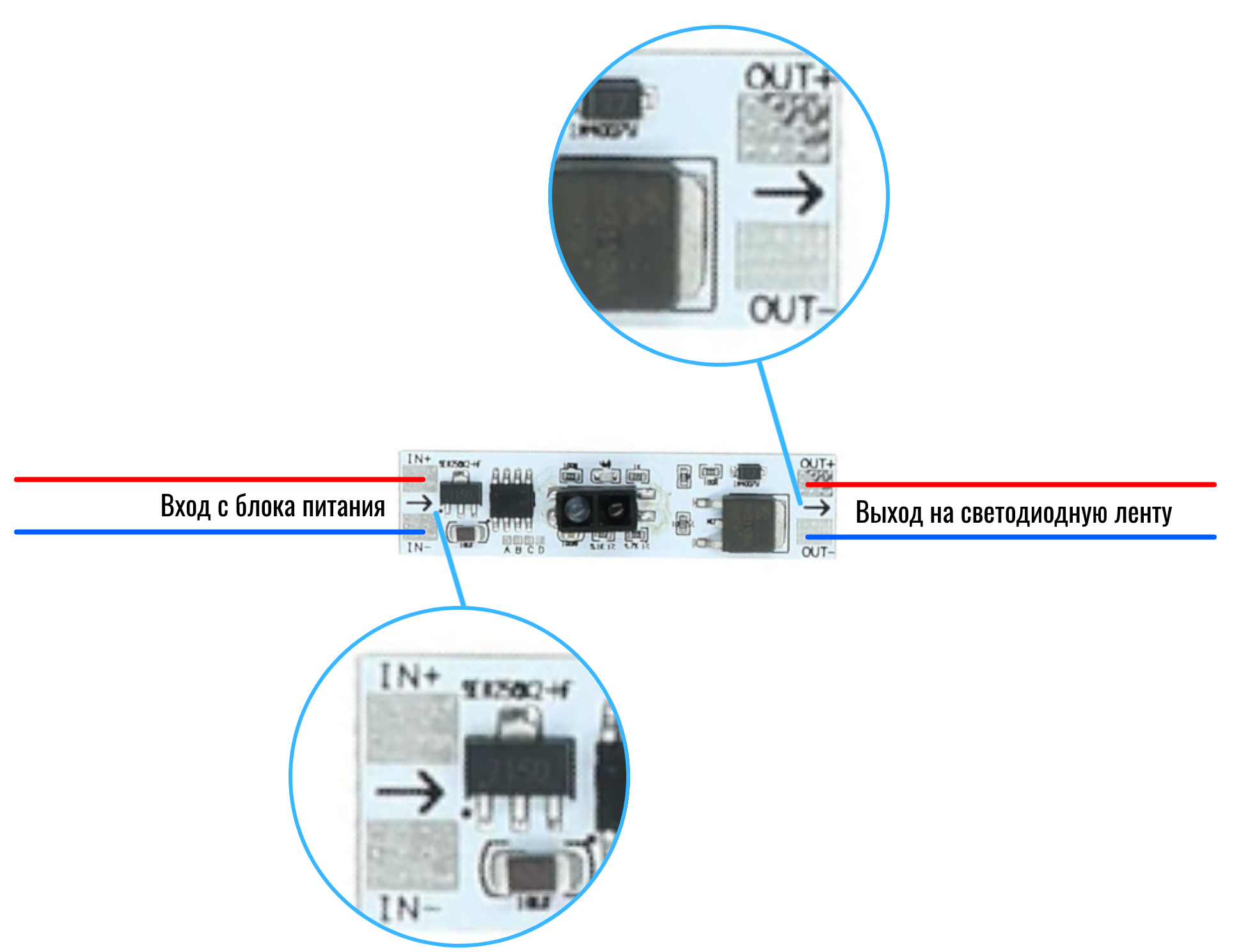

Схема подключения SA-AKS-OS1

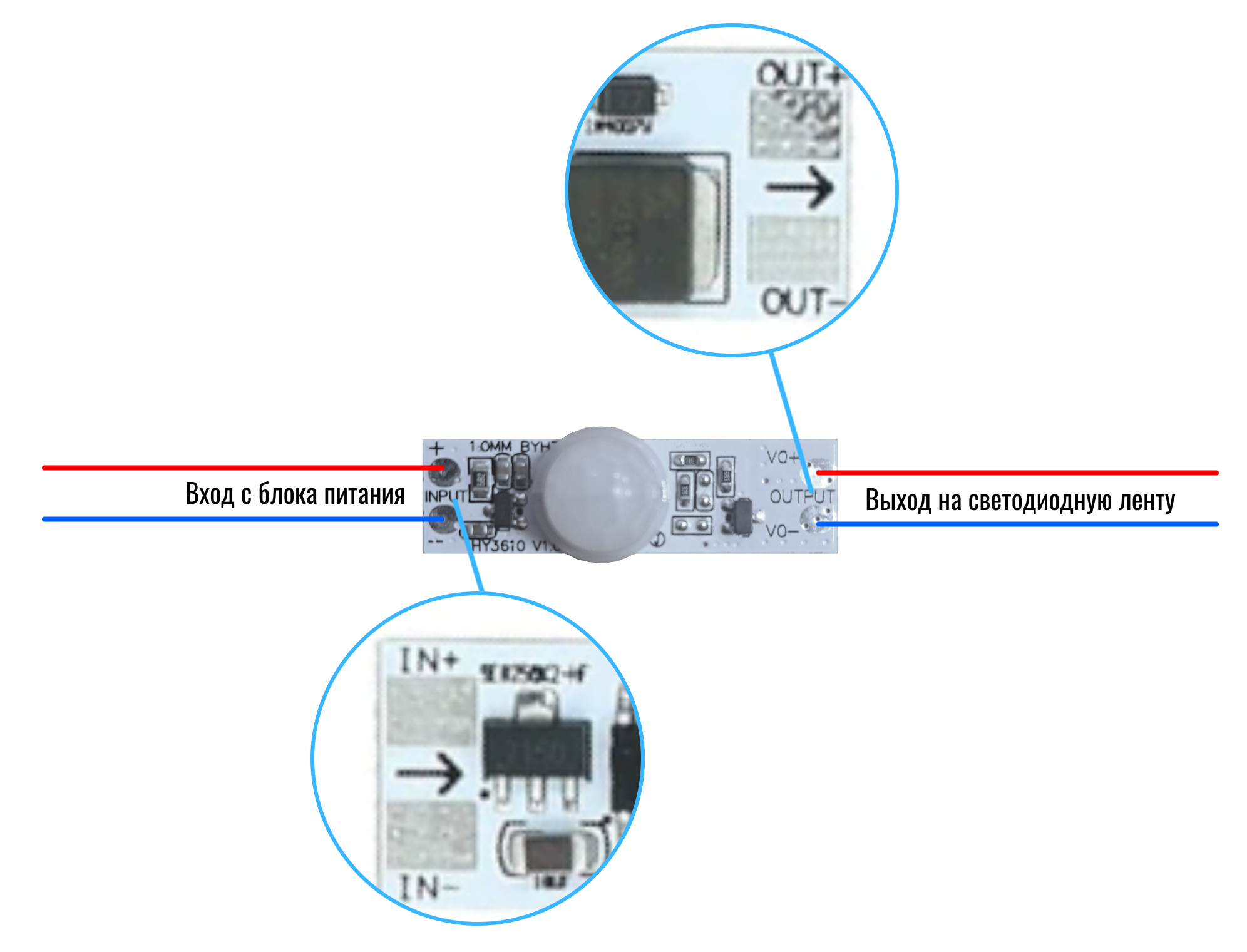

Схема подключения SA-AKS-MS1
