Греющий кабель теплого пола можно укладывать под стяжку, керамогранит, плитку, кварц-винил, линолеум, ковролин и ламинат. Теплый пол не боится запираний мебелью, поэтому раскладка пола ограничена только вашими пожеланиями.
Составить чертеж
Составьте чертеж обогреваемой поверхности, исходя из площади и индивидуальных особенностей помещения, с указанием расположения терморегулятора и датчика температуры (в месте расположения терморегулятора будет подключение теплого пола к электрической сети), укажите места соединений кабеля теплого пола и питающего провода.
Установка датчика температуры
Установка датчика температуры под плитку, стяжку, наливной пол:

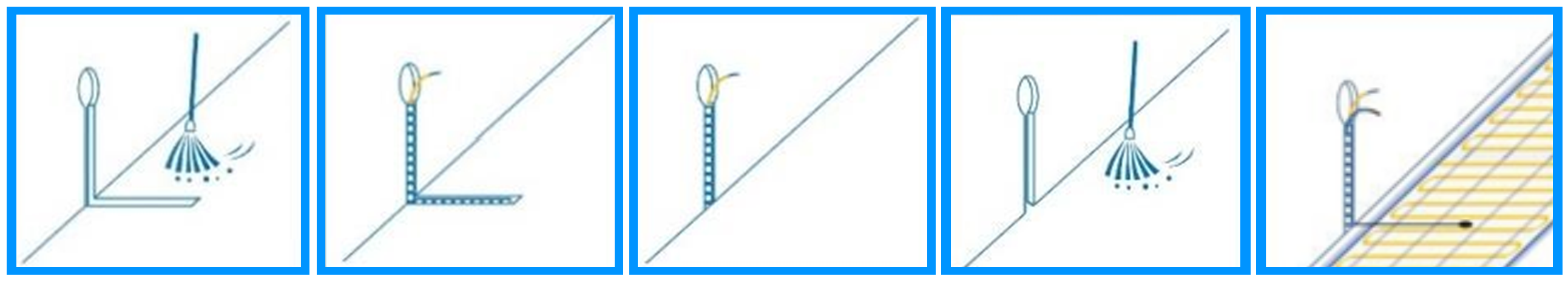

Шаг 1. Подготовить в стене место для установки терморегулятора. Проштробить в стене и в полу канавки для прокладки гофрированной трубки.
Шаг 2. Подготовка поверхности. Очищаем поверхность от мусора и пыли.
Шаг 3. Разместите датчик в гофрированной трубке. Конец трубки с датчиком температуры загерметизируйте, чтобы в нее не попал раствор. Разместите гофрированную трубку с датчиком в штробе таким образом, чтобы начало трубки подходило к терморегулятору, а конец трубки с датчиком температуры находился на расстоянии 50 см от стены.
Шаг 4. Залейте трубку в штробе на полу плиточным клеем или раствором. Штробу в стене заделать после выполнения монтажа теплого пола и укладки в штробу питающих проводов.
Установка датчика температуры под ламинат, плиты ДСП, плиты ДВП:
Шаг 1. Подготовить в стене место для установки терморегулятора.
Шаг 2. Проштробить в стене канавки для прокладки гофрированной трубки или проложить кабель канал
Шаг 3. Разместите провод датчика в гофрированной трубке или в кабель канале, сам датчик температуры располагаем на теплоизоляционную подложку так, чтобы датчик находился на расстоянии не менее 50 см от стены, между витками греющего кабеля на одинаковом расстоянии. Устанавливать датчик удобнее после раскладки пола.
Шаг 4. Штробу в стене заделать после выполнения монтажа теплого пола и укладки в штробу питающих проводов.
Укладка греющего кабеля
Уложите и зафиксируйте греющий кабель. Это можно сделать с помощью специальной металлической ленты с высокой адгезией или зафиксировать провод на поворотах, с помощью цементной смеси. При необходимости, подложите под теплый пол фольгированную теплоотражающую подложку толщиной от 5 мм. Шаг укладки кабеля от 4 до 14 см. Примеры укладки кабеля на рисунке ниже.
Монтаж соединений

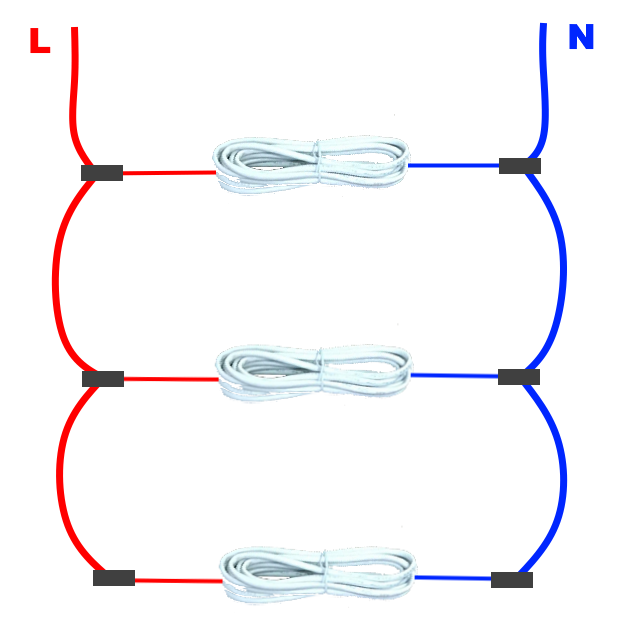

После раскладки теплого пола необходимо правильно выполнить все соединения. Соединение нескольких греющих кабелей делаются с помощью параллельного соединения токоведущих проводов (для этих целей отлично подойдет одножильный провод ПуГВ). Пример соединения на рисунке ниже.
Для соединения можно использовать гильзы с термоусадкой из комплекта. Так же допускается соединение скруткой или пайкой, после чего обязательно заизолировать места соединения термоусадочной трубкой. Можно дополнительно загерметизировать силиконом или герметиком. Закрываем соединение термоусаживаемой трубкой и нагреваем феном до плотного облегания трубки на соединении.
Подключение к терморегулятору
Греющий кабель подключается к сети только через терморегулятор. Установите терморегулятор (при отключенном сетевом напряжении) согласно предлагающейся к нему инструкции. Проверьте электрические соединения: подключение к терморегулятору установочных проводов, датчика, проводов питания согласно инструкции. Терморегулятор должен быть настроен на работу по датчику пола.
Завершение работ
После подключения к терморегулятору, подключите теплый пол к сети 220В и проверьте каждую секцию на нагрев. Убедитесь в работоспособности, приступив к дальнейшим работам. Работы выполняйте аккуратно, не повреждая соединения проводов.
После этого можно заливать бетонную стяжку или наливной пол (при необходимости) или самовыравнивающий раствор (для панелей ПВХ), уложить плитку, ламинат, плиты ДСП, линолеум плиты ДВП. После устройства цементно-песчаной стяжки не рекомендуется включать систему в течении 28 суток, а после нанесения раствора плиточного клея не включать 7 дней. После высыхания работоспособность системы проверяются снова.
