Инструкция по подключению и настройке умных ZigBee выключателей Smart Aura серий SAZ-BING, SAZ-BUT

Инструкция по подключению и настройке умных ZigBee выключателей Smart Aura серий SAZ-BING, SAZ-BUT

Умные ZigBee выключатели Smart Aura (серии SAZ-BING, SAZ-BUT) имеют разное подключение, поэтому рассмотрим каждую модель отдельно:

ВНИМАНИЕ! Перед началом работ обязательно отключите питание сети 220В! Для выявления фазы используйте соответствующее оборудование, например индикаторную отвертку.

Серия SAZ-BING

Выключатель не имеет нулевого контакта и для работы требуется подключения только фазного провода и провода нагрузки (лампы), в связи с чем выключателю не требуется подключения конденсатора, поэтому его нет в комплекте. Так же хотим обратить внимание, что настройку можно производить только после подключенной нагрузки (лампы).

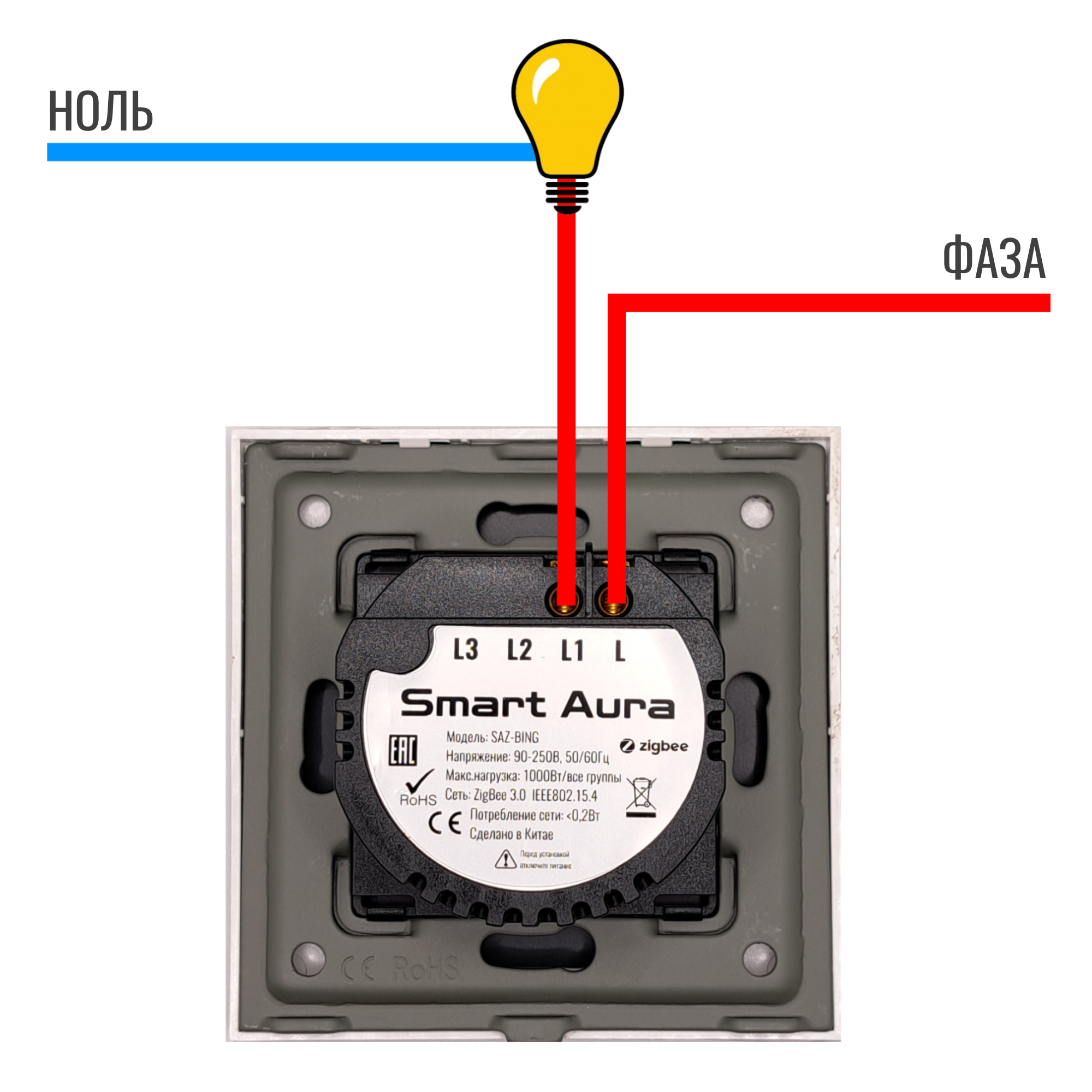

Подключите провод фазы к контакту L, а провод идущий на лампу к контакту L1 (если несколько клавиш, то соответственно к L2 и L3) как показано на схеме ниже:

SAZ-BING-01(W) (1).png



Серия SAZ-BUT

Данную серию выключателей можно подключить как с нулевым проводом, так и без него (в комплекте имеется конденсатор). В большинстве квартир проводка устроена так, что в подрозетнике есть только фаза, ноль постоянно подключен к люстре или другому освещению, а фаза разрывается в подрозетнике, где установлен выключатель. Далее мы максимально подробно опишем как подключить и настроить умный выключатель серии SAZ-BUT.

1 Вариант подключения: с нулевым проводом

Редко, но бывает так что в подрозетнике есть нулевой провод. В данном случае это самое простое подключение. Для такого рода подключения конденсатор не потребуется, только в редких случаях если у вас установлены диодные лампы старого образца. Такие лампы могут слегка гореть или редко моргать, в таком случае конденсатор стоит подключить. Схема подключения конденсатора подробно будет описана во втором варианте подключения.

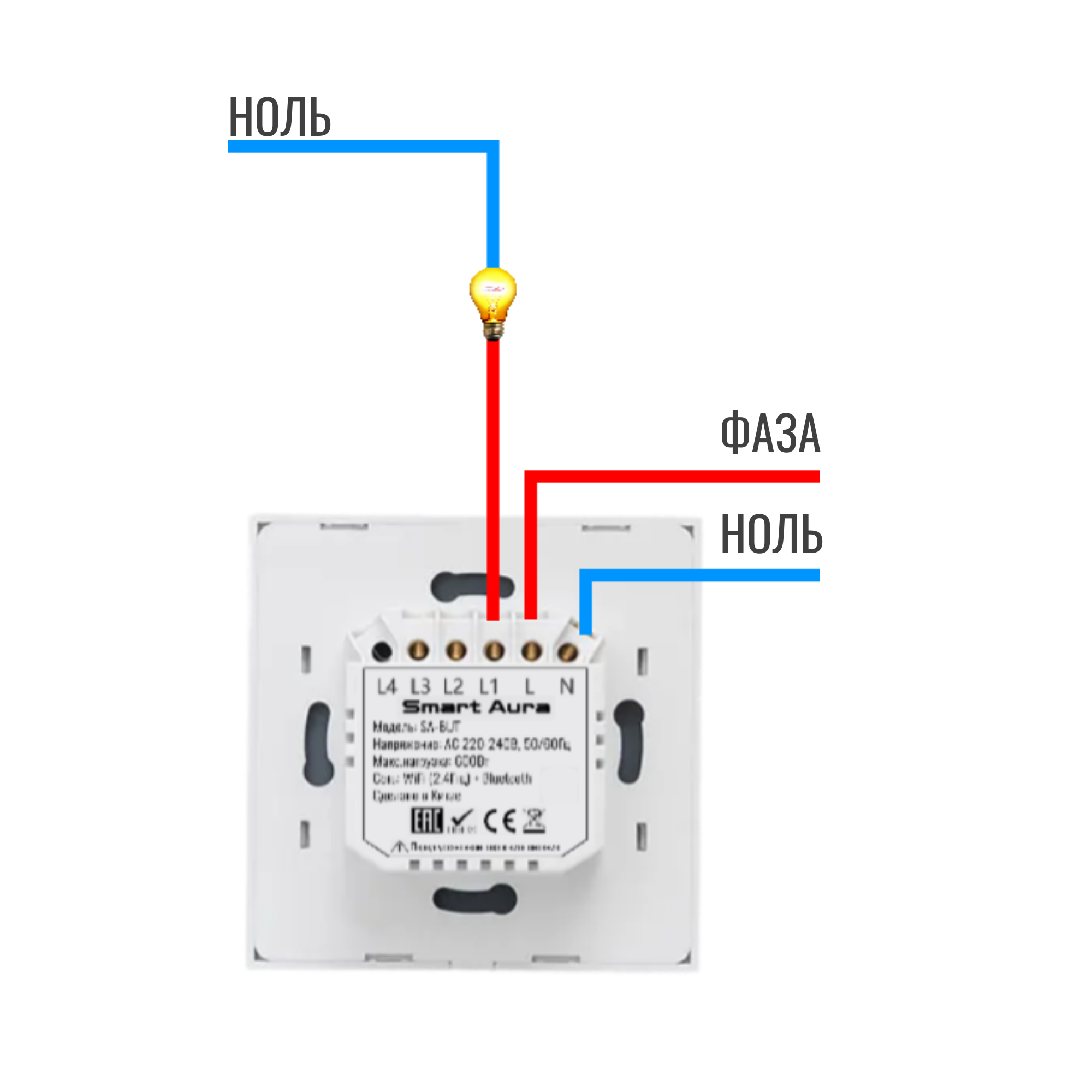

Подключите провод фазы к контакту L, нулевой провод к контакту N, а провод идущий на лампу к контакту L1 (если несколько клавиш, то соответственно к L2 и L3) как показано на схеме ниже:

2 Вариант подключения, без нулевого провода

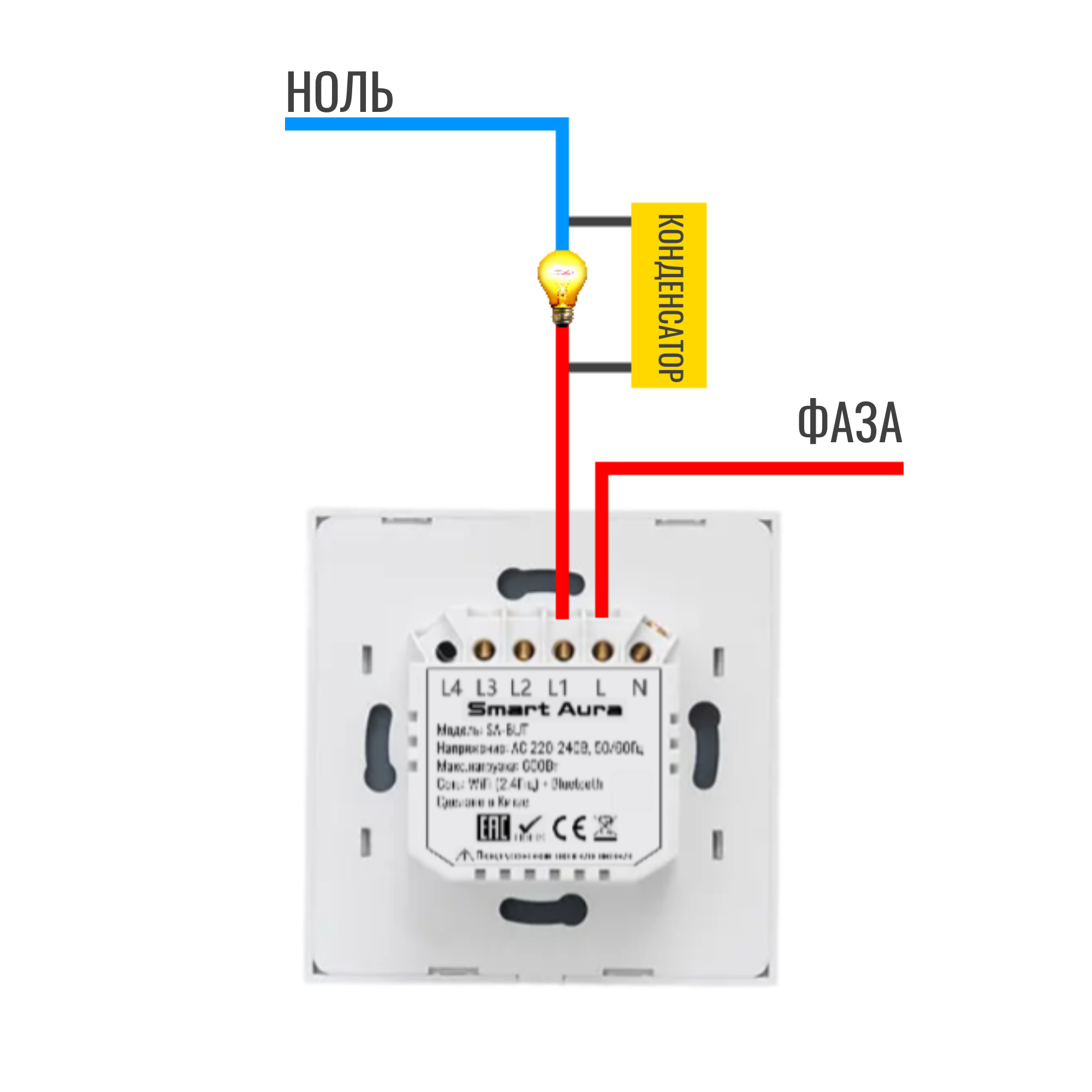

Самая частая ситуация, это подключение без нулевого провода в подрозетнике. Для такого рода подключения требуется конденсатор, который устанавливается в распределительной коробке или непосредственно в люстре, точечном светильнике. Все наши выключатели комплектуются таким конденсатором. Так же в независимости от количества кнопок на выключателе, конденсатор потребуется на каждую группу света. Конденсатор устанавливается таким образом, чтобы соединить ноль (N) и фазу (L) непосредственно на источнике света.

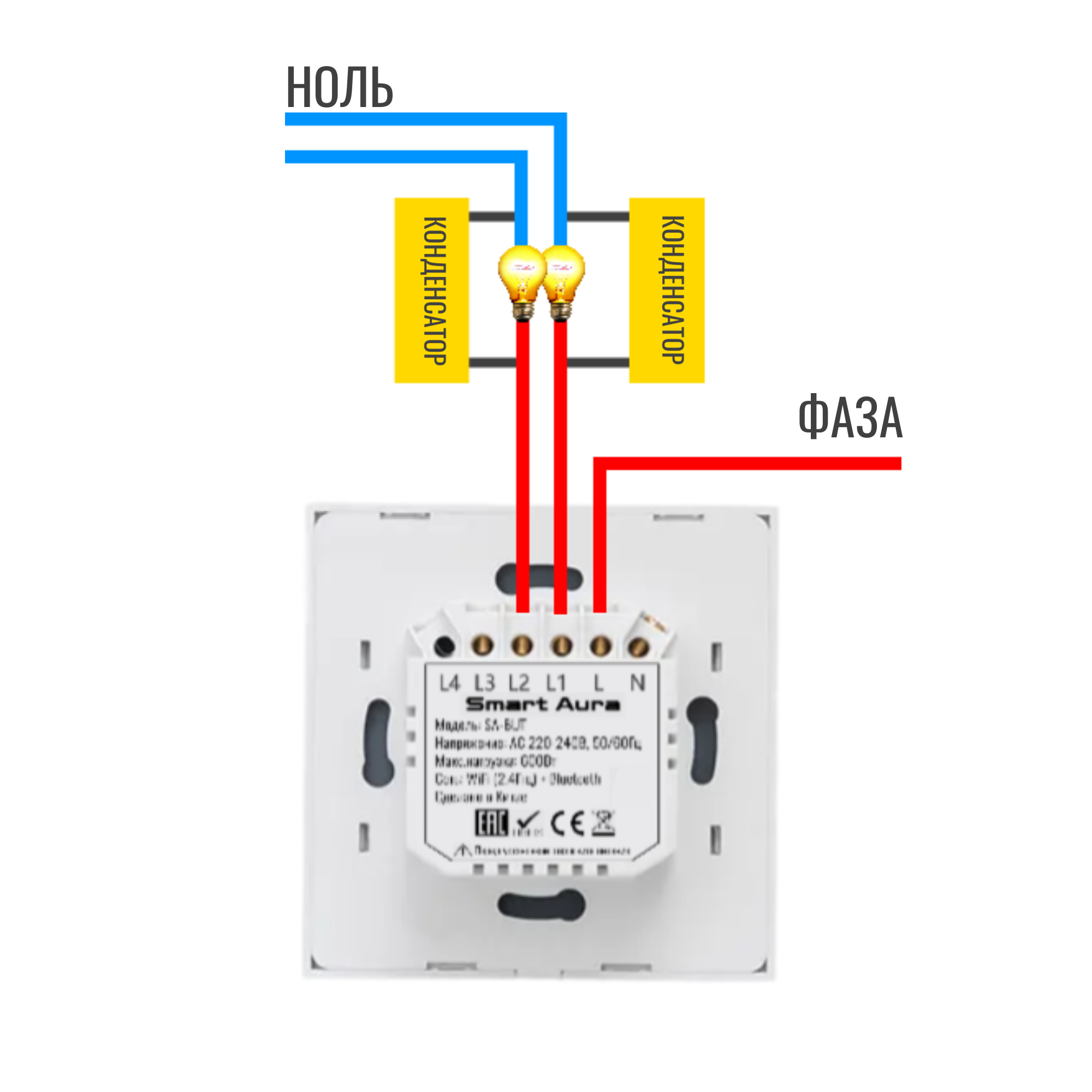

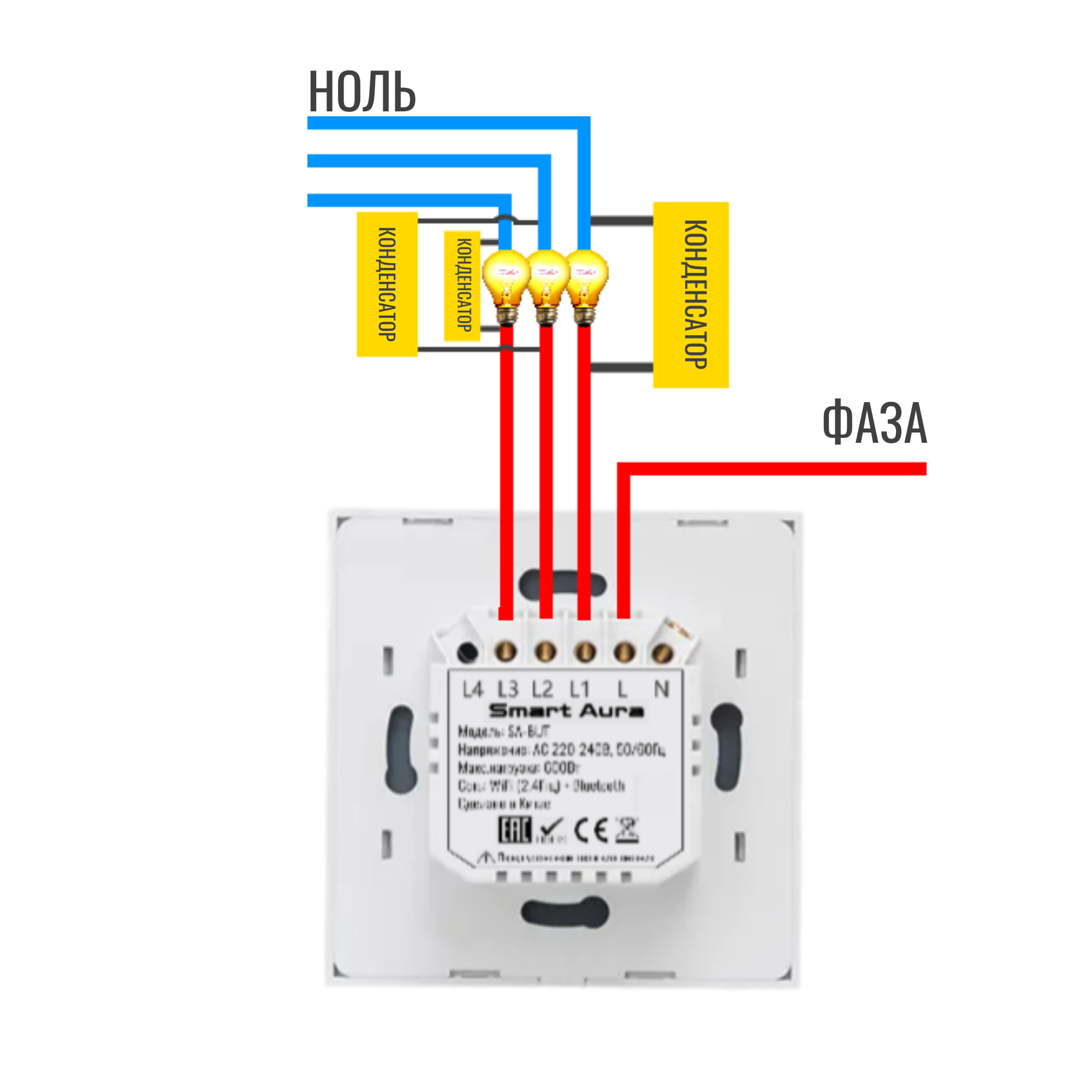

Подключите провод фазы к контакту L, а провод идущий на лампу к контакту L1 (если несколько клавиш, то соответственно к L2 и L3) как показано на схеме ниже:

SAZ-BUT-02(B) (1).pngSAZ-BUT-03(B).png

Настройка в приложении

Все устройства ZigBee требуют наличия шлюза/хаба для работы. Выключатели серии Smart Aura SAZ-BING и SAZ-BUT также должны быть подключены к универсальному ZigBee шлюзу версии 3.0, или к колонке с голосовым помощником Алиса, в которой встроен ZigBee шлюз. Обратите внимание, что некоторые производители шлюзов могут ограничивать работу с устройствами других брендов. Поэтому рекомендуется использовать универсальные хабы, например такой как Беспроводной хаб/шлюх Smart Aura SA-HUB30.

Рассмотрим добавление и настройку выключателя к универсальному шлюзу/хабу. Подключить и добавить умный выключатель можно через несколько приложений:

Smart Life, Tuya Smart, DIGMA SmartLife

Найдите его в магазине приложений своего смартфона. Если у вас нет зарегистрированного аккаунта, зарегистрируйтесь в приложении используя e-mail. Все приложения интуитивно понятны, вы с легкостью сможете добавлять умные устройства всего дома. (ВАЖНО! Если вы планируете интеграцию с VK Маруся или Сбер Салют, то устанавливайте и добавляйте выключатель в приложение DIGMA SmartLife, так как эти голосовые помощники имеют интеграцию только с этим приложением).

Для начала добавьте шлюз/хаб в установленное приложение. Зайдите в приложение и выберите нужный шлюз. Внизу нажмите на кнопку "Добавить устройство" (как показано на рисунке ниже).

Screenshot_20250113_140725_Smart Life.jpg



Введите выключатель в режим поиска сети, зажмите любую клавишу более 10 секунд, подсветка клавиш начнет мигать (в зависимости от модели клавиша может мигать красны или синим). В приложении согласитесь с тем что индикатор мигает (как показано на рисунке ниже).

Screenshot_20250113_140759_Smart Life.jpg



Как только выключатель появится в окне поиска приложения нажмите на кнопку "завершено" (как показано на рисунке ниже).

Screenshot_20250113_141926_Smart Life.jpg



Далее переименуйте устройство как вам нужно и нажмите кнопку "завершено" (как показано на рисунке ниже).

Screenshot_20250113_141937_Smart Life.jpg



Для интеграции с голосовым помощником, перейдите в специальное приложение и найдите пункт: добавить -> устройство умного дома. Выберете и синхронизируйте аккаунт Smart Life, Tuya Smart или DIGMA SmartLife. После синхронизации все добавленные устройства появятся в приложении голосового помощника.

Подробная инструкция как интегрировать Smart Life или Tuya в Умный дом с Алисой

Подробная инструкция как интегрировать DIGMA Smartlife в приложение Маруся

Подробная инструкция как интегрировать DIGMA Smartlife в приложение Сбер Салют
