Инструкция по подключению и настройке умных WiFi терморегуляторов Smart Aura SA-60W-EP/BP

Основные функции и характеристики

Работает с OC Android и iOS
Cенсорные кнопки управления
Функция отключения памяти
Функция сохранения данных в реальном времени
Программирование по дням недели 5 + 2 или 6 + 1 или 7 дней.
Функция защиты от замерзания
Можно настроить 3 режима датчика
В стандартный подрозетник 68 мм.
Функция блокировки от детей

Наша инструкция для всех типов термостатов Smart Aura серии SA-60W, они отличаются только схемой подключения.

ВНИМАНИЕ! Термостаты для газовых котлов не комплектуются внешними датчиками, так как все термостаты имею встроенный датчик температуры. И термостат для газового котла подключается через "сухой контакт".

ВНИМАНИЕ! Перед началом работ обязательно отключите питание сети 220В! Для выявления фазы используйте соответствующее оборудование, например индикаторную отвертку.

Последовательность монтажа

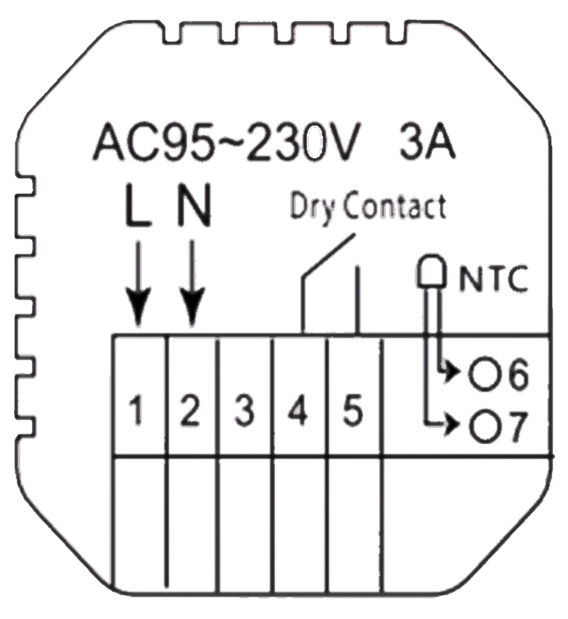

Термостат для газового котла Smart Aura SA-60W-BP

L(1) и N(2) - питание 220В фаза и ноль. 4 и 5 контакт подключается к вашему газовому котлу "сухой контакт"(для правильного подключения ознакомьтесь с инструкцией к вашему котлу). 6 и 7 контакт для подключения внешнего датчика температуры. Хотим отметить что для работы датчика внешний датчик не обязателен, так как у терморегулятора есть встроенный температурный датчик. Благодаря этому датчику он считывает температуру в комнате.

Термостат для теплого электрического пола Smart Aura SA-60W-EP

L(1) и N(2) - питание 220В фаза и ноль. N1(3) и L1(4) - питания теплого пола, выходящие ноль и фаза. 6 и 7 контакт для подключения внешнего датчика температуры пола (идет в комплекте). Так же у терморегулятора есть встроенный датчик температуры, который измеряет температуру в помещении.

Инструкция по эксплуатации термостата

Включение/выключение питания
Нажмите для включения/выключения питания.
Установка температуры
Нажмите установить температуру.
Установка часов
Длительное нажатие M и установить минуты, часы и неделю.
Нажмитедля регулировки.
Настройка ручного режима.
Ручной режим означает непрограммируемый режим.
Нажмите М, затембудет отображаться на экране, это в ручном режиме.
Нажмитеустановить температуру.
Установка блокировки от детей
Длительное нажатиечтобы войти в режим блокировки от детей,отобразится.
Длительное нажатиеснова блокировка от детей исчезнет.
Настройка программируемого режима.
Нажмите и удерживайте M, чтобы войти в программируемый режим. 12345 и отобразится время. 12345 отображение в позиции недели означает 5+2;
Нажмите, чтобыизменить время.
Нажмите M, чтобы выполнить регулировку температуры.
Нажмите изменить температуру;
Нажмите M, чтобы выполнить настройку следующего периода.
Нажмите чтобы выйти и сохранить.

Если вы хотите сделать временную корректировку в любой период,
нажмите orпри будет отображаться. Когда закончите настройку, все подтвердится автоматически.
Нажмите M для переключения между ручным режимом и программируемым режимом.

Расширенные настройки
В состоянии отключения питания нажмите клавишу M ив течение 5 секунд, чтобы войти в расширенные настройки параметров.
Нажмите M, чтобы войти в следующую опцию, нажмите и для настройки и нажмите дляВыход.

Показать код	Функция	Настройка и параметры	Заводской настройки
1АДЖ	Температура компенсация	-9.9-9.9 ℃	-2 ℃
2SEN	Выбор датчика	IN: внутренний датчик OUT: датчик пола ВСЕ: И внутренний датчик, и датчик пола	IN
3 литров	Изменить темп. ограничение	5-60 ℃	35 ℃
4ДИФ	Темп. начало разницы	0.5-10 ℃	1 ℃
5ЛТП	Функция антифриза	OFF：Закрыть защиту от замерзания ON：Открыть защиту от замерзания	OFF
6PrG	Недельный режим программирования	0: программируется на 7 дней 1: 6+1 программируемых 2: 5+2 программируемых	2
7рЛЕ	Первичный и вторичный обратный выбор	00: закрыть главный и вспомогательный реверс 02: вспомогательный реверс	00
8dLy	Пассивная связь время задержки выхода	0-5min	0
9HIT	Установить верхнюю темп. ограничение	35-95 ℃	60
РФАК	Восcтановить заводские настройки	нажмите и удерживайте кнопку вверх, чтобы отрегулировать отображение «—», нажмите кнопку питания, чтобы восстановить заводские настройки	–

Настройка в приложении

Все умные WiFi устройства Smart Aura и в том числе термостаты подключаются по WiFi 2.4 ГГц. Подключить и добавить умный термостат можно через несколько приложений:

Smart Life, Tuya Smart, DIGMA SmartLife

Найдите его в магазине приложений своего смартфона. Если у вас нет зарегистрированного аккаунта, зарегистрируйтесь в приложении используя e-mail. Все приложения интуитивно понятны, вы с легкостью сможете добавлять умные устройства всего дома.

После того как вы войдете используя логин и пароль включите Bluetooth и WiFi (2.4ГГц) на своем смартфоне. Когда термостат включен, нажмите и удерживайте кнопку более 5 секунд, значок WiFi начнет мигать, в это время термостат переходит в состояние поиска сети. В приложении в правом верхнем углу нажмите значок "+" далее "Добавить устройство" и следуйте подсказкам (как показано на рисунке ниже).

Термостат Smart Aura подключение и настройка

Найдите устройство для контроля температуры (модель Bluetooth + WiFi) в разделе "Мелкая бытовая техника". Далее введите название и пароль вашей WiFi сети, нажмите "Далее", нажмите в соответствии с подсказкой страницы. После подключения дайте название устройству и отнесите его к комнате.

Далее вы можете настраивать температуру в своем смартфоне, а так же настраивать сценарии работы.

Терморегулятор Smart Aura в приложении

Для интеграции с голосовым помощником, перейдите в специальное приложение и найдите пункт: добавить -> устройство умного дома. Выберете и синхронизируйте аккаунт Smart Life, Tuya Smart, DIGMA SmartLife. После синхронизации все добавленные устройства появятся в приложении голосового помощника.

Подробная инструкция как интегрировать Smart Life или Tuya в Умный дом с Алисой
