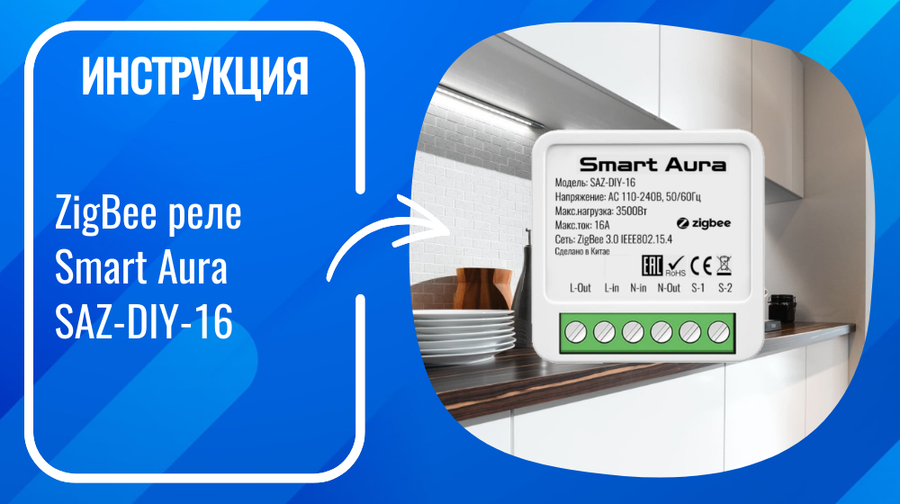

Инструкция по подключению и настройке умного ZigBee реле Smart Aura SAZ-DIY-16

Инструкция по подключению и настройке умного ZigBee реле Smart Aura SAZ-DIY-16

Умное ZigBee реле Smart Aura SAZ-DIY-16 подключается только при наличии фазы и нулевого провода. Реле можно устанавливать в подрозетник за выключатель, розетку или в распределительную коробку. А так же не посредственно в устройство, люстру или настольную лампу.

ВНИМАНИЕ! Перед началом работ обязательно отключите питание сети 220В! Для выявления фазы используйте соответствующее оборудование, например индикаторную отвертку.

Реле имеет обозначения контактов на корпусе:

L in - входящая фаза питания

N in - входящий ноль питания

L out - выходящая фаза, для подключения на устройство (лампа, розетка)

N out - выходящий ноль, для подключения на устройство (лампа, розетка)

S1 и S2 - подключение клавишного выключателя (по желанию)

Схема подключения умного реле Smart Aura

ВНИМАНИЕ! Подключение строго по обозначениям, неверное подключение приведет к неисправности устройства.

Так же на обратной стороне реле есть  сервисная кнопка при нажатии на которую можно включать или выключать реле физически. Долгим удержанием сервисной кнопки можно сбросить настройки реле и ввести его в режим поиска сети.

Настройка в приложении

Все устройства ZigBee требуют наличия шлюза/хаба для работы. Реле Smart Aura SAZ-DIY-16 также должны быть подключены к универсальному ZigBee шлюзу версии 3.0, или к колонке с голосовым помощником Алиса, в которой встроен ZigBee шлюз. Обратите внимание, что некоторые производители шлюзов могут ограничивать работу с устройствами других брендов. Поэтому рекомендуется использовать универсальные хабы, например такой как Беспроводной хаб/шлюх Smart Aura SA-HUB30.

Рассмотрим добавление и настройку реле к универсальному шлюзу/хабу. Подключить и добавить умное реле можно через несколько приложений:

Smart Life, Tuya Smart, DIGMA SmartLife

Найдите его в магазине приложений своего смартфона. Если у вас нет зарегистрированного аккаунта, зарегистрируйтесь в приложении используя e-mail. Все приложения интуитивно понятны, вы с легкостью сможете добавлять умные устройства всего дома. (ВАЖНО! Если вы планируете интеграцию с VK Маруся или Сбер Салют, то устанавливайте и добавляйте реле в приложение DIGMA SmartLife, так как эти голосовые помощники имеют интеграцию только с этим приложением).

Для начала добавьте шлюз/хаб в установленное приложение. Зайдите в приложение и выберите нужный шлюз. Внизу нажмите на кнопку "Добавить устройство" (как показано на рисунке ниже).

Screenshot_20250113_140725_Smart Life.jpg



Введите реле в режим поиска сети, зажмите кнопку на реле более 10 секунд, светодиод начнет мигать. В приложении согласитесь с тем что индикатор мигает (как показано на рисунке ниже).

Screenshot_20250113_140759_Smart Life.jpg



Как только реле появится в окне поиска приложения нажмите на кнопку "завершено" (как показано на рисунке ниже).

Screenshot_20250113_141926_Smart Life45673567.jpg



Далее переименуйте устройство как вам нужно и нажмите кнопку "завершено" (как показано на рисунке ниже).

Screenshot_20250113_141937_Smart Life4347.jpg



Для интеграции с голосовым помощником, перейдите в специальное приложение и найдите пункт: добавить -> устройство умного дома. Выберете и синхронизируйте аккаунт Smart Life, Tuya Smart или DIGMA SmartLife. После синхронизации все добавленные устройства появятся в приложении голосового помощника.

Подробная инструкция как интегрировать Smart Life или Tuya в Умный дом с Алисой

Подробная инструкция как интегрировать DIGMA Smartlife в приложение Маруся

Подробная инструкция как интегрировать DIGMA Smartlife в приложение Сбер Салют
